近年来，我国多地频发强震，给人民带来了沉重的损失，地震灾难给老百姓带来了深重的痛苦。为了确保建筑在地震时不会发生毁灭性的倒塌，保障结构在震动中保持稳定，进而减少地震引发的建筑结构次生灾害对人员和经济的进一步损害，抗震研究显得尤为迫切。在整体建筑结构抗震中，建筑机电抗震环节扮演着举足轻重的角色。

建筑机电抗震，即对管道、风管、电缆桥架等机电设施的抗震措施，通常被称为“水电风”系统的抗震保护。过去，国内在保护机电设施时，往往只注重其承重作用，而忽视了抗震设计，这给系统安全带来了不小的隐患。然而，《建筑机电工程抗震设计规范》的出台，明确了一系列应采取的措施和技术，这些措施和技术构成了抗震支撑系统。该系统以荷载力学为基础，以地震作用验算为核心，通过将机电设施牢固连接至已做抗震设计的建筑体，有效限制了机电工程设施的位移和振动，并将荷载传递至承载结构上的各类组件或装置。其核心目的在于确保安全，即将地震造成的生命与财产损失降至最低。通俗地说，这类产品就是我们所称的抗震支吊架。

例如，吊灯的吊悬系统在地震时仅承受重力荷载，会引发无规律的摆动。长时间的无序摆动可能损害生根点处的锚固强度，导致吊悬系统松脱甚至坠落，进而引发次生灾害。

加入抗震支吊架后

在悬吊系统中引入抗震支吊架后，其效果显著。当地震来临时，这些支吊架能够通过侧向和纵向的抗震支撑，显著减少悬吊系统的无序晃动。只要整个建筑的抗震性能保持完好，悬吊系统就能稳固不坠，从而大幅降低由次生灾害导致的人员伤亡和经济损失。

加入抗震支吊架后

建筑机电工程的抗震性能得到了显著提升。在地震发生时，这些支吊架能够有效地保护机电工程设施，承受来自各个方向的地震力，从而大幅降低地震对机电设施的破坏。此外，机电抗震支架的设计也至关重要，它能够限制机电设施的位移，控制振动，并将荷载传递至建筑物的承载结构上。中国在这方面已经取得了重要的进展，发布了《建筑机电工程抗震设计规范》国家标准，为建筑机电抗震设计提供了有力的技术支持。

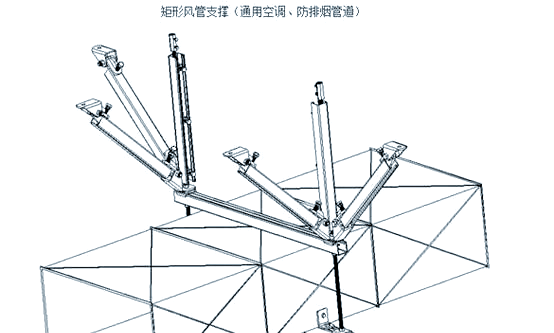

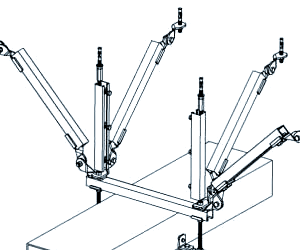

矩形风管抗震支架的原理图解

在建筑机电工程中，矩形风管抗震支架发挥着至关重要的作用。其设计原理在于通过有效的支撑和固定，确保风管在地震发生时能够保持稳定，从而降低地震带来的破坏。此外，这种支架还能够限制风管的位移，控制振动，进一步增强其抗震性能。

矩形桥架抗震支架的设计原理

在建筑机电领域，矩形桥架抗震支架同样是不可或缺的一部分。其设计原理与矩形风管抗震支架相似，都旨在确保机电设备在地震时能够保持稳定，降低破坏风险。通过合理的支撑和固定，这种支架能够有效地限制桥架的位移，并控制其振动，从而显著提高其抗震能力。

水管抗震支架设计规范与实施

为确保在地震等自然灾害发生时，建筑机电系统能够保持稳定运行，减少因电力系统失效、短路及起火等导致的伤亡和财产损失，我们需遵循一系列设计规范和标准。根据《建筑抗震设计规范》（GB50011-2010）和《建筑机电工程抗震设计规范》（GB50981-2014）中的强制性条文，我们应对机电管线系统进行必要的抗震加固。

具体来说，对于重力超过1.8kN的设备、内径大于等于DN60mm的电气配管、以及15Kg/m或以上的电缆桥架、电缆梯架、电缆线盒和母线槽等，都必须设置抗震支吊架。此外，这些抗震支吊架产品还需通过FM认证，并与混凝土、钢结构或木结构等建筑结构采取可靠的锚固方式。

在设置抗震支吊架时，我们需遵循一定的原则：刚性电力线管的侧向支撑最大间距为12m，非刚性电力线管的侧向支撑最大间距为6m；同时，刚性电力线管的纵向支撑最大间距为24m，非刚性电力线管的纵向支撑最大间距为12m。为确保抗震系统的整体安全性，对长度低于300mm的吊杆，我们也建议进行适当的补强措施。

在深化设计阶段，专业公司需根据现场实际情况确定具体的支架间距和安装方式。所有产品均需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015的相关要求，以确保其质量和性能符合规范标准。

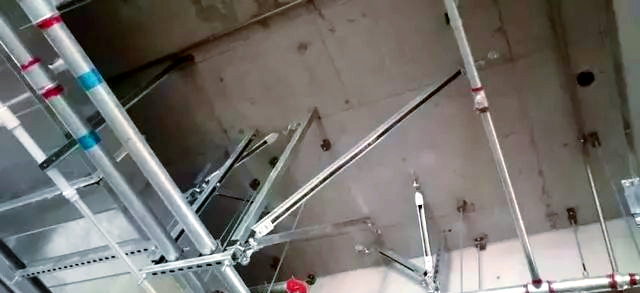

桥架抗震支架的现场安装示意图如下：

按照示意图，我们可以清晰地看到桥架抗震支架的安装位置、方式以及与建筑结构的连接情况。这样的设计，旨在确保在地震等自然灾害发生时，桥架能够保持稳定，不会因晃动或移位而造成损害。

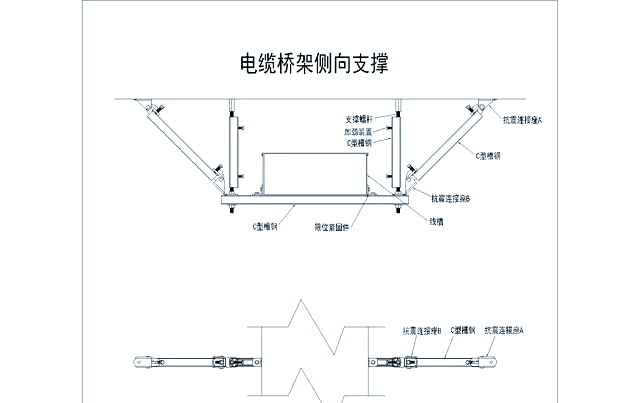

电缆桥架的侧向支撑是确保其稳定性的关键因素。
在安装过程中，必须重视对桥架的侧向支撑，以防止在地震等外力作用下发生晃动或移位。通过合理的侧向支撑设计，可以有效地保护桥架及其内部的电缆，确保其安全稳定地运行。

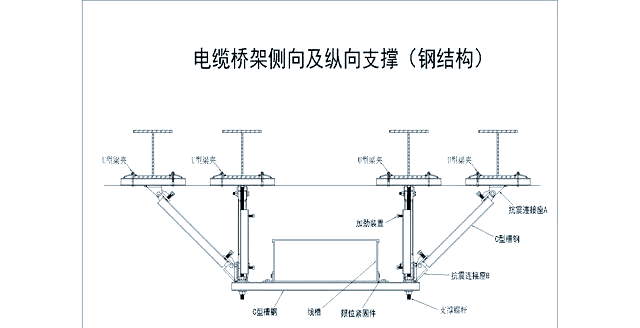

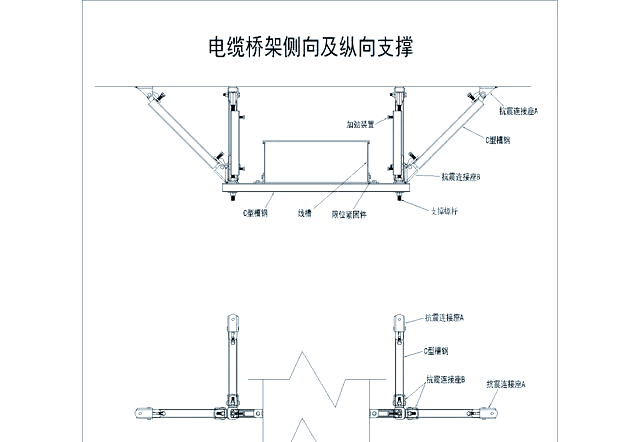

电缆桥架的侧向与纵向支撑

在安装电缆桥架时，确保其稳定性的关键不仅在于侧向支撑，纵向支撑也同样重要。合理的侧向及纵向支撑设计，能够全方位地保护桥架及其中的电缆，使其在各种外力作用下都能保持稳定，安全运行。

电缆桥架的侧向支撑（以钢结构为例）

在安装电缆桥架时，侧向支撑是不可或缺的一部分。它能够有效地防止桥架在受到侧向力时发生偏移或变形，确保其稳定性和安全性。特别是在使用钢结构作为支撑材料时，其坚固耐用、承载力强的特点更能为桥架提供稳固的支撑。

电缆桥架的侧向及纵向支撑在暖通专业领域中具有重要意义。
为了确保在地震等自然灾害发生时，风管系统和空调管道系统能够保持稳定，避免因失效或跌落而造成的人员伤亡和财产损失，根据相关规范如《建筑抗震设计规范》和《建筑机电工程抗震设计规范》，必须对这些机电管线系统进行抗震加固。具体而言，对于直径大于0.7米的圆形风管、截面积大于0.38平方米的矩形风管，以及直径大于DN65的空调水管，都应设置抗震支吊架，并确保这些产品通过FM认证，与各种建筑结构如混凝土、钢结构、木结构等可靠锚固。此外，抗震支吊架的设置需遵循一定原则，如风管侧向支撑的最大间距为9米，纵向支撑的最大间距为18米。为保证整体安全性，对长度不足300毫米的吊杆也建议进行补强。最终，所有产品的设计都应满足《建筑机电设备抗震支吊架通用技术条件》的相关要求。

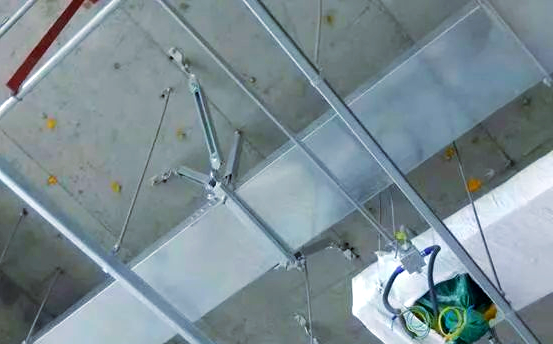

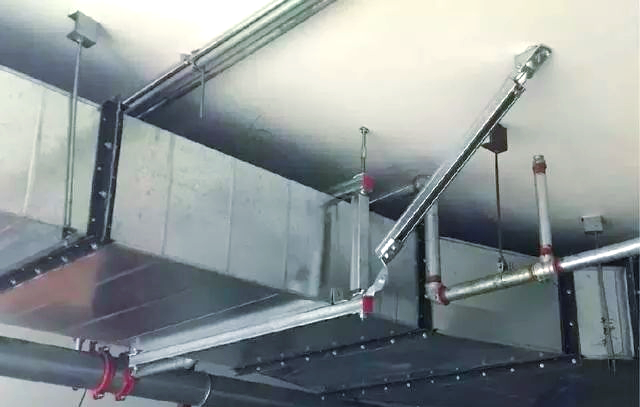

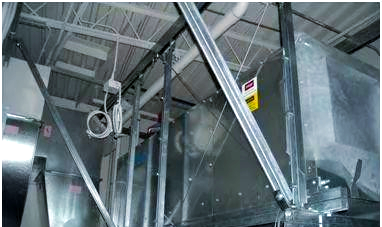

风管抗震支架的现场安装示意图如下：

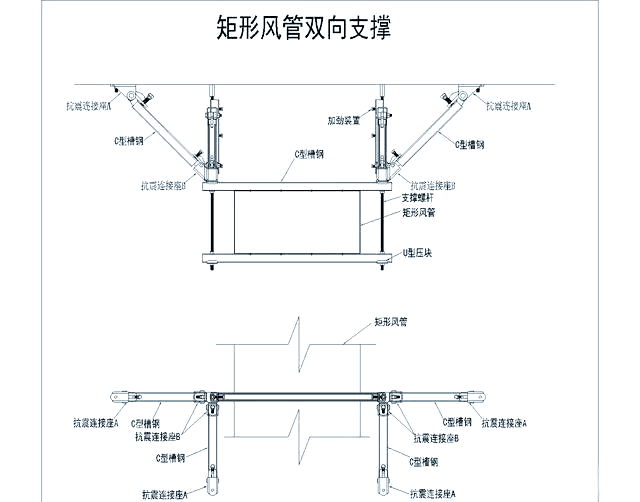

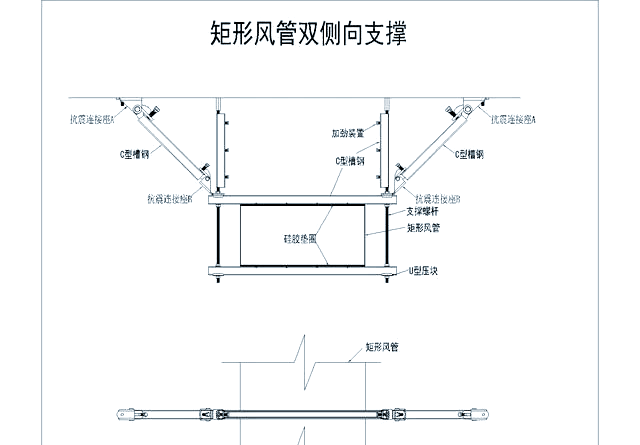

矩形风管双侧向支撑的安装方式如下：

通过这种方式，可以确保风管在受到地震等外力作用时，能够得到稳定的支撑，从而保障其安全性和稳定性。

矩形风管双侧向支撑的安装要点包括：

通过合理布置和稳固安装，这种双侧向支撑能够有效增强矩形风管在地震等外力作用下的稳定性，确保其安全可靠地运行。

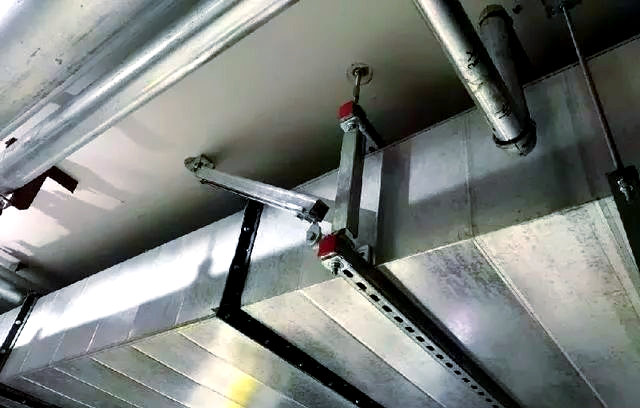

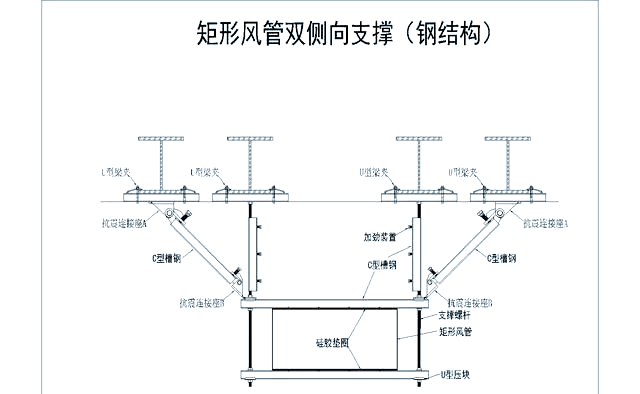

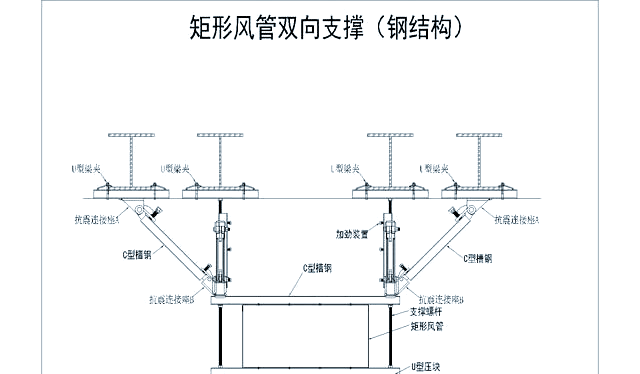

矩形风管双侧向支撑（钢结构）

这种双侧向支撑采用钢结构，具有出色的承重能力和稳定性。其安装要点包括精确的位置布置、合理的角度调整以及稳固的固定方式，旨在增强矩形风管在地震等外力作用下的稳定性，确保其安全、可靠地运行。

矩形风管双侧向支撑（钢结构）在给排水专业中的应用
为确保给排水管道系统及消防管道系统在地震等外力作用下不失效或跌落，造成人员伤亡及财产损失，必须根据相关规范进行抗震加固。依据《建筑抗震设计规范》（GB50011-2010）中的第1.0.2条、第3.7.1条，以及《建筑机电工程抗震设计规范》（GB50981－2014）的第1.0.4条等强制性规定，我们对机电管线系统进行了抗震加固设计。项目中，直径≥DN65的管道均设置了抗震支吊架，并确保产品通过FM认证，与混凝土、钢结构、木结构等采用可靠的锚固方式连接。具体深化设计由专业公司负责。抗震支吊架的设置遵循一定原则：新建工程中，刚性管道的侧向抗震支撑最大设计间距为12米，纵向抗震支撑最大设计间距为24米；对于柔性管道，上述参数减半。为保证整体安全性，长度低于300mm的吊杆也建议进行补强。最终间距将根据现场实际情况在深化设计阶段确定，并确保所有产品均满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015的标准。

水管抗震支架现场安装示意图

以下为水管抗震支架的现场安装示意图，展示了其在实际应用中的具体情况：

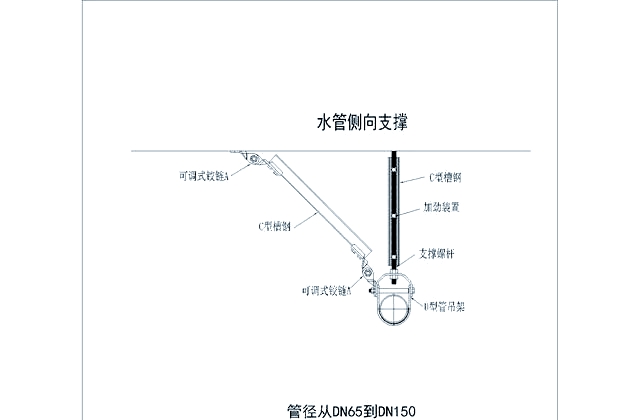

水管侧向支撑详解

在安装水管抗震支架时，侧向支撑是一个至关重要的环节。它确保了水管在受到地震等外力作用时，能够得到稳定的支撑，从而有效地减少损坏和断裂的风险。这一环节的细致处理，对于保障建筑物的安全至关重要。

水管侧向支撑的重要性

在建筑物的水管安装过程中，侧向支撑的考虑不可或缺。它如同水管的“守护者”，在地震等外力作用下，为水管提供坚实的支撑，降低其受损甚至断裂的风险。这一关键环节，对于确保建筑物整体安全具有不可估量的价值。

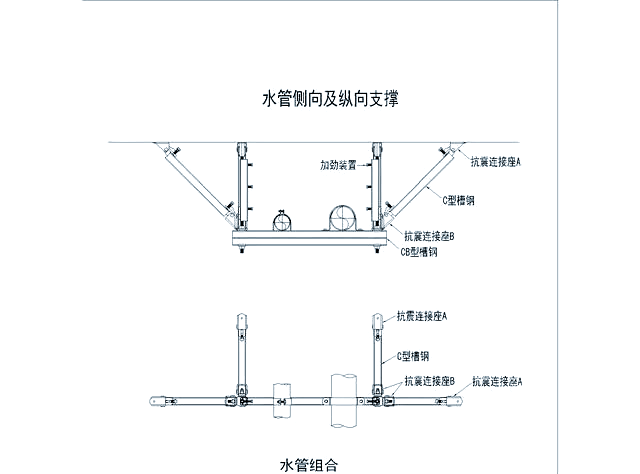

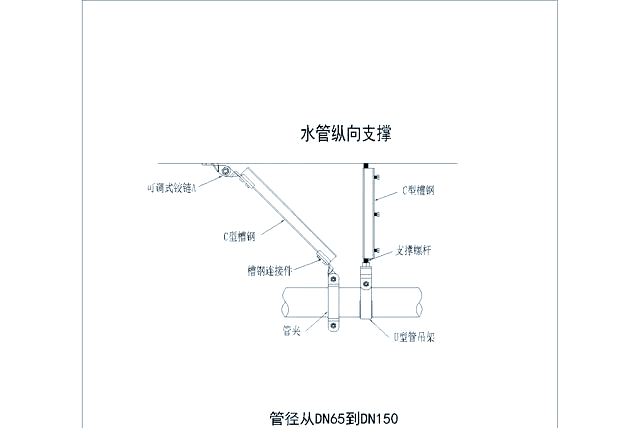

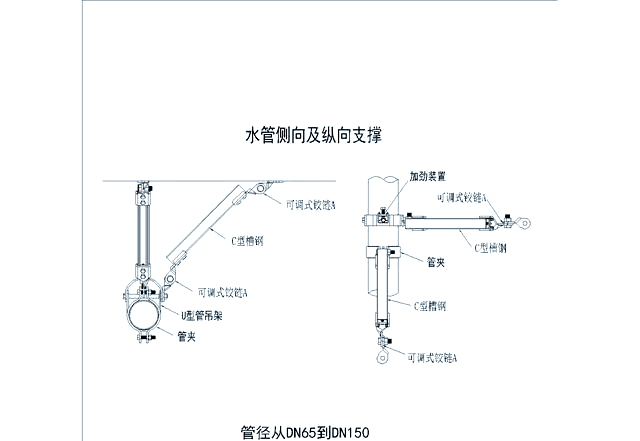

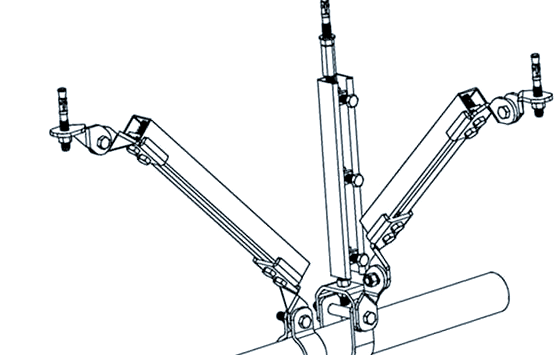

水管侧向及纵向支撑

在建筑物的水管安装过程中，仅仅考虑侧向支撑是不够的。为了确保水管的稳固性，我们还需要关注纵向支撑。通过合理布置支撑结构，无论是在侧向还是纵向，都能为水管提供必要的支撑，从而增强其抗震能力，保障建筑物的整体安全。

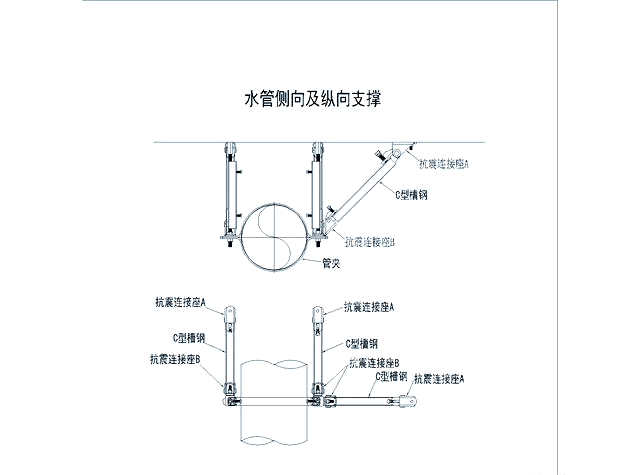

水管侧向与纵向支撑的双重考量

在建筑领域，水管的安装与支撑是一项至关重要的工作。仅仅提供侧向支撑是远远不够的，因为纵向支撑同样不可或缺。通过合理布置和设计，我们需要在侧向和纵向两个方向上都为水管提供稳固的支撑，以确保其结构的稳固性，并进一步增强其抗震能力，从而为建筑物的整体安全保驾护航。

水管侧向与纵向支撑的双重重要性
在建筑过程中，水管的安装与支撑是一个关键环节。单纯提供侧向支撑不足以保障其稳固性，因为纵向支撑同样至关重要。通过精心设计和合理布置，我们必须在侧向和纵向两个方向上都为水管提供稳固的支撑，以确保其结构的稳固，并进一步强化其抗震能力，从而为建筑物的整体安全提供有力保障。

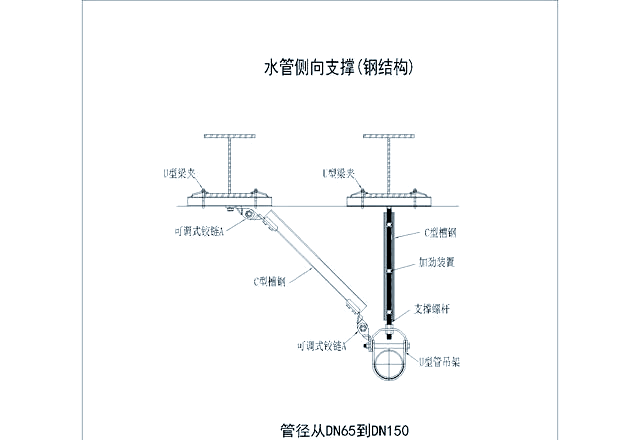

水管侧向支撑（钢结构）

在建筑领域，为水管提供稳固的侧向支撑是不可或缺的。这种支撑一般通过钢结构来实现，其核心作用在于增强水管的稳定性，防止其因外部侧向力而发生不必要的位移或倾斜。通过精心设计和构建的侧向支撑系统，我们能够为建筑物的整体安全提供有力保障。
